Écran LCD

Votre fabricant professionnel d'écrans LCD !

Créée en 2012, Shenzhen Enrich Electronics Co., Ltd est un fabricant et un fournisseur de solutions d'écrans LCD pour terminaux intelligents intégrant la R&D, la conception, la production, la vente et le service. Nous nous engageons à produire des écrans LCD monochromes, notamment des écrans LCD à segments, des écrans LCD graphiques et des écrans LCD TFT couleur et OLED.

Pourquoi nous choisir

Service de personnalisation

Nous proposons des services de personnalisation hautement personnalisés, concevant et adaptant méticuleusement chaque produit pour répondre aux exigences spécifiques de nos clients, garantissant que chaque article répond à leurs besoins uniques.

Contrôle de qualité

Nous avons mis en place un système de contrôle de qualité rigoureux, dans lequel tous les produits sont soumis à plusieurs séries de tests rigoureux et de tests de vieillissement avant expédition pour garantir qu'ils sont stables, fiables et répondent aux normes de l'industrie.

Équipement avancé

Notre société est équipée d'installations de production de pointe et d'un vaste espace de production, comprenant 9 lignes de liaison COG, 8 lignes d'assemblage de modules LCD, 10 lignes d'assemblage de rétroéclairage, 6 lignes de liaison COB, 10 lignes de production automatiques de modules TFT, 8 lignes automatiques. lignes de production de polariseurs et 1 ligne de production SMT, garantissant des processus de fabrication efficaces et de haute qualité.

Équipe professionnelle

Nous disposons d'une équipe d'ingénieurs expérimentés possédant une vaste expertise inter-domaines et des capacités techniques, capables de fournir des consultations techniques professionnelles et des solutions complètes à des clients de divers secteurs.

Accueil 12 3 4 5 6 7 La dernière page 1/21

Options de personnalisation pour l'écran LCD

●Module LCD
Caractéristiques:Luminosité, épaisseur, résolution d'image, zone active d'affichage, consommation électrique
Cadre extérieur :Matériel, structure de refroidissement et installation du terminal

●Interface
Type d'interface :MCU, SPI, RVB, MIPI, EDP, LVDS
Autres fonctionnalités :Numéro de broche, taille, longueur

● Écran tactile
Type d'écran tactile :Écran tactile capacitif et résistif
Fonction tactile :Une touche, plusieurs touches

lamelle de verre
Caractéristiques:Épaisseur, dureté
Finition superficielle :Cosmétique de tous en noir, anti-traces de doigts, antibactérien, anti-éblouissant

● Carte contrôleur
Couverture de l'interface :RVB vers MIPI, HDMI ; LVDS vers HDMI ; MIPI vers HDMI
Caractéristiques:Taille, conception de configuration, revêtement à température étendue
Fonctions :Résolutions et ports pris en charge

● Autres
Câbles, connecteurs et autres composants applicables à vos besoins

Données techniques LCD

Caractéristiques électriques

Article	Symbole	État.	Min.	Tapez	Max.	Unité
Tension d'alimentation pour LCD	VDD-VO	Ta=0 degré , Ta=25 degré , Ta=50 degré		4.5		V
Entrée haute tension	Le VIH		2.2		VDD	V
Basse tension d'entrée	VIL		0.3		0.6	V
Sortie haute tension	VOH		2.4			V
Sortie basse tension	VOL				0.4	V
Courant d'alimentation	JDD	VDD=5V		2.0	4.0	maman

Caractéristiques mécaniques

Article	Taille	Unité
Taille de l'écran LCD	80 x 36	mm
Zone de visualisation	64 x 16	mm
Taille du point	0.55 x 0.66	mm
Pas de point	0.60 x 0.70	mm
Taille des caractères	2.96 x 5.56	mm
Présentation du personnage	3.55 x 5.94	mm
Épaisseur de l'écran LCD	9.5	mm

Notes maximales absolues

Article	Symbole	Min.	Tapez	Max.	Unités
Température de fonctionnement.	Haut	0		+50	degré
Température de stockage.	Tst	-20		+70	degré
Tension d'entrée	Vi	Vss		Vdd	V
Tension d'alimentation pour la logique	Vdd-Vss	2.7	5.0	5.5	V
Tension d'alimentation pour LCD	Vdd-Vo	3.0		13.0	V

Connexions des broches d'interface

Numéro de broche	Symbole	Niveau	Fonction
1	Vss		GND(0V)
2	Vdd		Vcc(+5V±5 %)
3	Vo		Ajustement du contraste
4	RS	H/L	S'inscrire Sélectionner
5	R/W	H/L	Lire/écrire
6	E	H/L	Activer le signal
7	Base de données0	H/L	Bit de données 0
8	DB1	H/L	Bit de données 1
9	DB2	H/L	Bit de données 2
10	DB3	H/L	Bit de données 3
11	DB4	H/L	Bit de données 4
12	DB5	H/L	Bit de données 5
13	DB6	H/L	Bit de données 6
14	DB7	H/L	Bit de données 7
15	Caroline du Nord		Non connecté
16	Caroline du Nord		Non connecté

Afficher le code d'adresse du caractère

Position d'affichage	1	2	3	4	5	6	7	8
Adresse DD RAM - Ligne 1	80	81	82	83	84	85	86	87
Adresse DD RAM - Ligne 2	C0	C1	C2	C3	C4	C5	C6	C7

Position d'affichage	9	10	11	12	13	14	15	16
Adresse DD RAM - Ligne 1	88	89	8A	8B	8C	8D	8E	8F
Adresse DD RAM - Ligne 2	C8	C9	Californie	CB	CC	CD	Après Jésus-Christ	FC

Types d'écrans LCD

Écrans LCD

L'écran LCD (Liquid Crystal Display) est un type d'écran plat qui utilise des cristaux liquides dans sa principale forme de fonctionnement. Les LED ont un ensemble large et varié de cas d'utilisation pour les consommateurs et les entreprises, car on les trouve couramment dans les smartphones, les téléviseurs, les écrans d'ordinateur et les tableaux de bord.

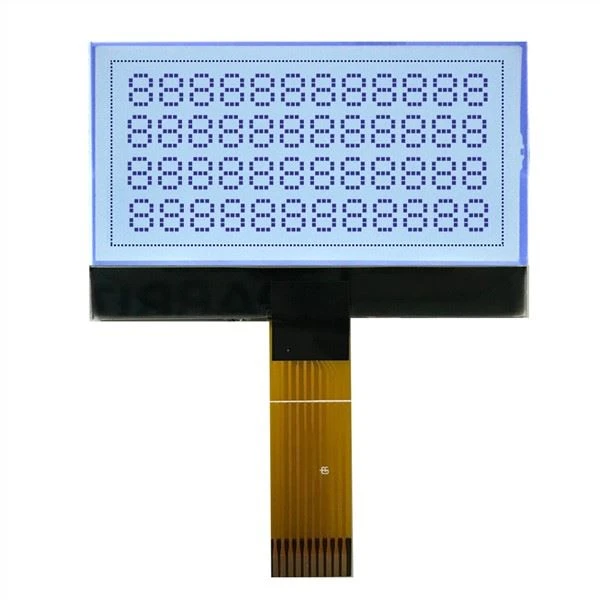

Écran LCD graphique

Un écran LCD graphique est comme son nom l'indique. Ce module LCD est capable d'afficher des images, des lettres et des chiffres générés via le logiciel du client. Les écrans matriciels sont identifiés par deux séries de chiffres.

Écran LCD à caractères

L'écran LCD de caractères, parfois appelé affichage alphanumérique, est équipé d'une table de caractères contenant des lettres, des chiffres et des signes de ponctuation préchargés. Le tableau permet au concepteur d'appeler le caractère demandé en adressant le numéro de ce caractère.

Écran LCD à segments

Les écrans LCD à segments, également appelés écrans statiques ou écrans uniquement en verre, sont constitués de deux morceaux de verre ITO (oxyde d'étain d'indium) avec un fluide nématique torsadé pris en sandwich entre les deux. Un affichage statique est un affichage à segments avec une broche pour chaque segment.

Caractéristiques de l'écran LCD

Efficacité énergétique
L’une des principales caractéristiques des écrans LCD est leur efficacité énergétique. Contrairement aux moniteurs à tube cathodique (CRT) traditionnels qui nécessitent une quantité importante d'énergie pour fonctionner, les écrans LCD ne nécessitent qu'une petite quantité d'électricité. Cette efficacité résulte de l'utilisation par l'écran LCD d'un rétroéclairage pour éclairer les cristaux liquides, un contraste frappant avec les faisceaux d'électrons à forte consommation d'énergie utilisés par les tubes cathodiques.

Haute résolution et qualité
Les écrans LCD offrent des images haute résolution et des visuels de qualité supérieure. La densité de pixels exceptionnelle garantit des images nettes et claires avec des couleurs éclatantes, créant une expérience visuelle immersive. Chaque pixel d'un écran LCD contient des sous-pixels distincts pour le rouge, le vert et le bleu (RVB), qui fonctionnent ensemble pour produire le spectre complet des couleurs.

Léger et fin
Les écrans LCD sont particulièrement légers et fins, une caractéristique qui a révolutionné la conception des appareils numériques. Le profil mince des écrans LCD permet des conceptions compactes et portables, ce qui les rend idéaux pour les appareils portables comme les smartphones et les tablettes, ainsi que pour les écrans plus grands comme les téléviseurs et les écrans d'ordinateur.

Longue durée de vie
Les écrans LCD sont connus pour leur durabilité et leur longue durée de vie. Contrairement aux écrans CRT ou plasma, qui peuvent se dégrader avec le temps, les écrans LCD conservent leur qualité pendant de nombreuses années, dépassant souvent la durée de vie des appareils dans lesquels ils sont installés.

Flexibilité dans les tailles et les formes
La technologie LCD offre une flexibilité en termes de tailles et de formes, la rendant adaptable à une variété d'applications. Des petits écrans des montres numériques aux grands écrans de télévision, les écrans LCD peuvent être personnalisés pour s'adapter à presque toutes les exigences de taille.

Construction d'un écran LCD

L'écran LCD est constitué de deux morceaux de verre polarisé. Deux électrodes sont utilisées : une électrode positive et une électrode négative.

Une tension externe est appliquée d'un écran LCD à l'autre à l'aide de ces électrodes et elle est composée d'oxyde d'indium-étain. Une couche de cristaux liquides de 10 à 20 µm est prise en sandwich entre deux feuilles de verre.

En modifiant la polarisation, la lumière peut être transmise ou empêchée.

Applications de l'écran LCD

Electronique grand public

Automobile

Dispositifs médicaux

Automatisation industrielle

Appareils portables

Processus LCD personnalisé

Veuillez nous envoyer votre papier à dessin initial, des échantillons ou des photos ; si vous ne disposez pas de ces informations, faites-moi part de votre idée.

Ensuite, nous vous proposons une solution et une estimation du prix. (La taille n'affectera pas les frais de douane, mais affectera le prix unitaire.)

Négociez les données techniques et nous donnons un devis exact.

Vous organisez les frais de douane.

Notre ingénieur conçoit le dessin LCD pour votre confirmation dans un délai de 1-3 jours.

Les nouveaux échantillons seront terminés dans 15-20 jours.

Après confirmation des échantillons, accueillez chaleureusement la production de masse.

Emballage

productcate-1-1

Organigramme du processus de production LCD

Enrichir, faciliter l'utilisation de l'écran LCD

productcate-1-1

Certificat

ENRICHIR le certificat ROHS LCD

ENRICHIR le certificat ROHS OLED

ENRICHIR le certificat ROHS TFT

ENRICHIR le certificat ISO9001

FAQ

Q : Qu'est-ce qu'un écran à cristaux liquides (LCD) ?

R : L'écran LCD est un type de technologie d'affichage à écran plat utilisé dans divers appareils électroniques tels que les téléviseurs, les écrans d'ordinateur, les smartphones et les calculatrices.

Q : Comment fonctionne un écran LCD ?

R : Un écran LCD est constitué d’une couche de cristaux liquides prise en sandwich entre deux électrodes transparentes. Lorsqu'un courant électrique est appliqué, les cristaux s'alignent pour contrôler la quantité de lumière qui les traverse, créant ainsi l'image que vous voyez sur l'écran.

Q : Pourquoi les écrans LCD sont-ils populaires ?

R : Les écrans LCD sont populaires car ils offrent plusieurs avantages. Ils sont fins, légers, consomment moins d’énergie que les anciennes technologies d’affichage et peuvent produire des images nettes et éclatantes.

Q : Quels sont les principaux composants d’un écran LCD ?

R : Les principaux composants d’un écran LCD comprennent les cristaux liquides, le rétroéclairage, les filtres de couleur et les électrodes. Les cristaux liquides contrôlent la lumière qui les traverse, le rétroéclairage fournit la source de lumière, les filtres colorés produisent les différentes couleurs et les électrodes appliquent le courant électrique pour manipuler les cristaux.

Q : Comment fonctionne le rétroéclairage d’un écran LCD ?

R : Le rétroéclairage d'un écran LCD est généralement une lampe fluorescente à cathode froide (CCFL) ou un ensemble de diodes électroluminescentes (LED). Il illumine les cristaux liquides par derrière, leur permettant de contrôler la quantité de lumière qui les traverse et crée l'image.

Q : Les écrans LCD peuvent-ils afficher la couleur ?

R : Oui, les écrans LCD peuvent afficher la couleur. Ils utilisent des filtres colorés en combinaison avec des cristaux liquides pour produire les couleurs souhaitées. Chaque pixel de l'écran se compose de trois sous-pixels : rouge, vert et bleu, qui peuvent être contrôlés indépendamment pour créer une large gamme de couleurs.

Q : Quels sont les avantages des écrans LCD par rapport aux anciennes technologies d’affichage comme le tube cathodique (CRT) ?

R : Les écrans LCD présentent plusieurs avantages par rapport aux anciennes technologies d’affichage comme le CRT. Les écrans LCD sont plus fins, plus légers et plus économes en énergie. Ils produisent également moins de chaleur, ont une meilleure qualité d’image et offrent un angle de vision plus large.

Q : Les écrans LCD peuvent-ils être facilement endommagés ?

R : Les écrans LCD sont généralement plus fragiles que leurs homologues en verre, tels que les moniteurs à tube cathodique (CRT). Ils peuvent être sujets à des dommages physiques s’ils sont soumis à une pression ou à un impact excessif. Il est important de manipuler les écrans LCD avec précaution et d'éviter d'appliquer une pression directement sur la surface.

Q : Puis-je nettoyer un écran LCD avec n’importe quel type de solution de nettoyage ?

R : Non, vous devez éviter d'utiliser des solutions de nettoyage agressives ou de pulvériser du liquide directement sur l'écran. Utilisez plutôt un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou une solution de nettoyage spécialisée pour écran LCD. Essuyez doucement l'écran dans un mouvement circulaire pour éliminer les taches ou les empreintes digitales.

Q : Quelle est la différence entre les écrans LCD et les écrans à diodes électroluminescentes organiques (OLED) ?

R : LCD et OLED sont deux technologies d’affichage différentes. Les écrans LCD utilisent un rétroéclairage et des cristaux liquides pour contrôler la lumière, tandis que les écrans OLED utilisent des composés organiques qui émettent de la lumière lorsqu'un courant électrique est appliqué. Les écrans OLED peuvent obtenir des noirs plus profonds et offrir de meilleurs rapports de contraste, mais ils peuvent être plus chers et souffrir de rémanence d'écran.

Q : Les écrans LCD peuvent-ils être utilisés à l’extérieur ?

R : Les écrans LCD peuvent être utilisés à l’extérieur, mais leur visibilité peut être affectée par la lumière ambiante. Le rétroéclairage des écrans LCD n'est pas aussi brillant que la lumière du soleil, de sorte que l'écran peut paraître plus sombre et plus difficile à lire en plein soleil. Certains écrans LCD sont dotés de revêtements antireflets ou de réglages de luminosité plus élevés pour améliorer la visibilité dans les environnements extérieurs.

Nous sommes des fabricants et fournisseurs professionnels d’écrans LCD, engagés dans la fourniture d’un service personnalisé. N'hésitez pas à acheter un écran LCD de qualité dans notre usine.
