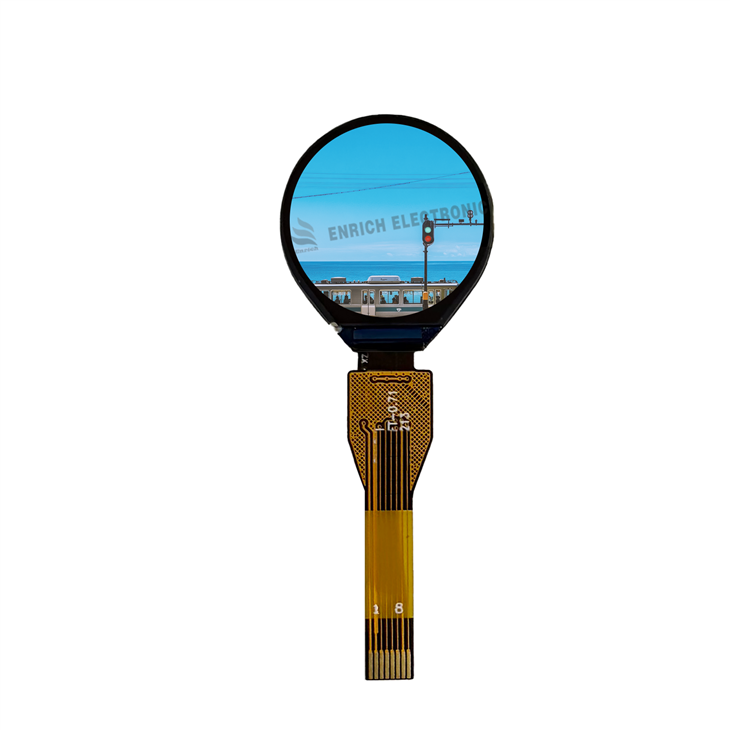

Module LCD TFT rond 0,71



FRH-TV0071A004Description

Paramètres du produit :

Taille de l'écran: 0,71 pouce

Fait référence à la longueur diagonale de la zone d'affichage active (environ 18,03 mm), ce qui la classe comme un écran ultra-ultra-petit.

Résolution: 160 (RVB) x 160 Pixels

Atteindre cette résolution sur une si petite taille entraîne une résolution très élevée.Densité de pixels, offrant un effet d'affichage bien supérieur aux écrans à caractères traditionnels ou à basse-résolution.

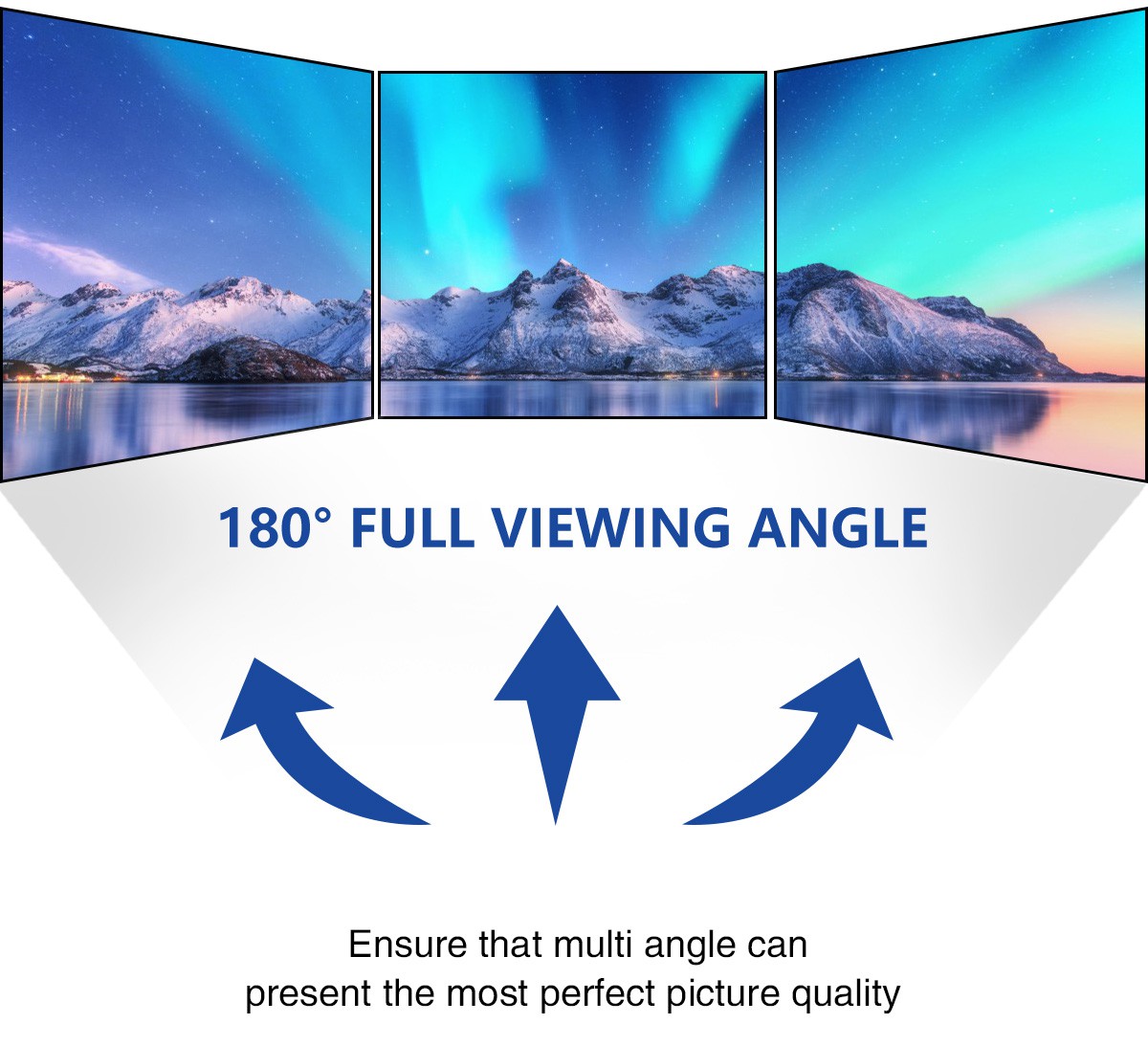

Angle de vision : Tous-Angle de vision

Implique généralement l'utilisation deIPSou une technologie avancée-à vue large similaire. Les couleurs et le contraste restent très cohérents quelle que soit la direction de visualisation (haut, bas, gauche, droite) avec un minimum de changement de couleur ou d'atténuation, améliorant considérablement l'expérience utilisateur.

Dimensions du contour: 20,12 mm × 22,3 mm × 1,81 mm

Il s’agit d’un paramètre mécanique critique.20,12 mm x 22,3 mmreprésente les dimensions totales, y compris le circuit pilote et le cadre, fournissant des spécifications précises sur les trous de montage pour les ingénieurs en structure de produits. Le1,81 mml'épaisseur est parfaitement contrôlée, ce qui facilite la conception de produits ultra-minces.

Interface: SPI

Interface périphérique série. Il s'agit d'un protocole de communication universel et simple nécessitant très peu de broches. Il n'a souvent besoin que de 3 à 4 fils (données, horloge, sélection de puce) pour la communication, ce qui simplifie considérablement la connexion au MCU principal, économise de précieuses ressources d'E/S et réduit la complexité et le coût de la configuration du PCB.

Circuit intégré de pilote: GC9D01

C'est le « cerveau » de l'écran. GC9D01 est un circuit intégré de pilote hautement intégré conçu pour les petits écrans TFT.

Fonction principale: Il intègre une RAM d'affichage (GRAM), chargée de recevoir les commandes et les données SPI du MCU et de les convertir en signaux de tension nécessaires pour contrôler chaque pixel de l'écran.

Fonctionnalités avancées: Il prend généralement en charge des modes de couleurs riches, un rafraîchissement partiel pour économiser de l'énergie, un réglage flexible de l'adresse de fenêtre, etc., offrant ainsi aux développeurs de puissantes capacités de contrôle d'affichage.

Type d'affichage: TFT

Transistor à-couche mince. Il s'agit d'un écran LCD à matrice active-où chaque pixel est contrôlé par son propre transistor. Cette technologie offreTemps de réponse plus rapides, contraste plus élevé, couleurs plus éclatanteset une meilleure capacité d'affichage dynamique des images, ce qui en fait la technologie dominante pour les écrans couleur.



Champs d'application :

Analyse approfondie du champ d'application-

Cet écran couleur TFT de 0,71 pouce, avec sa compacité ultime, sa haute définition et ses excellentes performances d'affichage, est un choix idéal pour de nombreux produits électroniques où l'espace est limité mais où une expérience visuelle est requise.

1.Appareils portables

Applications principales: Montres intelligentes, bracelets de fitness, bagues intelligentes.

Problème résolu: Il offre une haute résolution de 160 x 160 dans l'espace extrêmement limité d'un boîtier de montre ou d'un corps d'appareil, garantissant des icônes, du texte et des chiffres nets et clairs sans pixellisation. Grâce à tous les angles de vision, les utilisateurs peuvent facilement lire l'heure, la fréquence cardiaque, les calories brûlées et les notifications depuis n'importe quel angle de vue, d'un simple coup d'œil sur leur poignet.

Avantage : Associé au circuit intégré de pilote GC9D01, il permet des transitions d'animation fluides (par exemple, changement de menu, actualisation des données) et prend en charge les modes de faible consommation-, prolongeant considérablement la durée de vie de la batterie de l'appareil.



2. Équipement portable de surveillance médicale et sanitaire

Applications principales: Oxymètres de pouls du bout des doigts, thermomètres numériques, moniteurs ECG portables, glucomètres.

Problème résolu: Les lectures médicales nécessitent une clarté et une précision absolues. Le contraste élevé et les performances des couleurs de cet écran permettent un affichage clair des données critiques (par exemple, forme d'onde SpO2, valeurs de fréquence cardiaque, avertissement de température élevée en rouge), réduisant ainsi le risque de mauvaise lecture. Sa petite taille et son profil mince permettent à l'ensemble du dispositif médical d'être plus portable et ergonomique.

Avantage: L'interface SPI est simple et fiable, facile à connecter avec diverses puces de contrôle principales de capteurs médicaux, offrant une grande stabilité.



3. Terminaux d'interaction homme-machine et IoT

Applications principales: Panneaux de commande pour maison intelligente (par exemple, contrôleurs de température/humidité, commutateurs intelligents), trackers Bluetooth, fenêtres d'affichage d'état pour capteurs intelligents.

Problème résolu: Il fournit des « yeux » pour les nœuds IoT simples. Les utilisateurs peuvent vérifier directement l'état de l'appareil (par exemple, l'état de la connexion, la température ambiante, le niveau de la batterie) et effectuer des opérations rapides sans ouvrir d'application pour smartphone. Sa petite taille lui permet d'être intégré dans le panneau étroit de n'importe quel appareil.

Avantage : Sa faible consommation d'énergie le rend parfaitement adapté aux appareils IoT alimentés par batterie, permettant un affichage continu pendant des semaines, voire des mois, sans recharge fréquente.



4. Contrôle industriel et instrumentation

Applications principales: Scanners industriels portables, instruments de mesure portables, multimètres, écrans d'état auxiliaires pour équipements de contrôle industriel.

Problème résolu: En milieu industriel, les équipements doivent être robustes et permettre un affichage intuitif des informations. Cet écran est compact, résistant aux vibrations et peut afficher plusieurs lignes de paramètres, des graphiques à barres ou de simples icônes d'état sur un châssis limité, aidant ainsi les ingénieurs à diagnostiquer rapidement les problèmes.

Avantage: Présente généralement une large plage de températures de fonctionnement (les détails se réfèrent à la fiche technique), s'adaptant aux environnements industriels difficiles. Le temps de réponse rapide élimine les bavures, ce qui convient à l'affichage de données changeant rapidement.



5.Électronique grand public

Applications principales: Écran d'état pour les étuis de chargement des écouteurs TWS, affichage FPV pour mini drones, jouets électroniques, affichage du niveau de la banque d'alimentation.

Problème résolu: Améliore l’attrait technologique du produit et l’expérience utilisateur. Par exemple, une petite fenêtre sur un étui de chargement d'écouteurs peut afficher avec précision la puissance restante des écouteurs gauche/droite et du boîtier lui-même, ce qui est beaucoup plus intuitif et premium que de simples indicateurs LED.

Avantage: Les couleurs vives permettent l'affichage de logos de marque et d'animations personnalisées, améliorant considérablement la différenciation des produits et leur attrait visuel.



● OEM&ODM ● AUCUN MOQ ● ÉCHANTILLONS EN STOCK ● CARTE DE TEST EN OPTION

















CARACTÉRISTIQUES

ARTICLE	DIMENSION	UNITÉ
Taille	0.71	pouce
Dimension du contour	20.12x22.3x1.81	mm
Température de fonctionnement	-20 degrés - +70 degrés	degré
Température de stockage	-30 degrés - +80 degrés	degré
Résolution	160x160
